一、TG-33BF汽油/天然气两用燃料系统系统说明

本系统是TECHFORGAS公司开发的，具有完全知识产权的控制系统。具有以下特点：

①顺序喷射，补偿量的自动控制，和原车ECU控制的自动适应。

②具有同原车OBD/CAN的互连功能

③燃料节约模式设定 (稀薄燃烧设定，每瓶气可多行驶约20公里)

④开关盒上的一键式调试

⑤多功能数显开关

⑥能达到欧四及以上排放要求

⑦适用于3-8缸发动机

⑧OEM质量

⑨软件及程序可在网上升级

二、操作说明

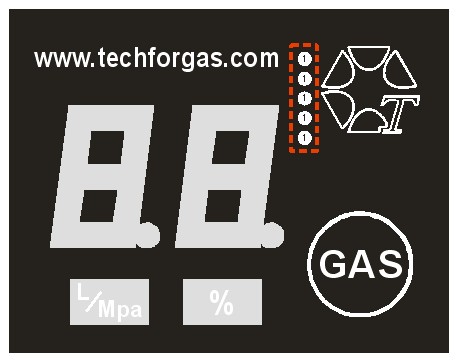

驾驶员只需要通过安装于驾驶室内的多功能数字显示切换开关对整个系统进行操作使用。

2.1 状态显示：

显示OIL-----表示为汽油使用状态

显示数字+LED绿灯亮-----表示为燃气使用状态，其中左边LED绿灯亮，表示剩余气量的压力值，右边的LED绿灯亮表示剩余气量的百分比。

显示数字+LED绿灯闪----表示等待从汽油到燃气的切换

2.2 功能及故障显示：

开关盒可以直接显示各种系统故障，一下是列表：

PL 燃气压力低

PH 燃气压力高

bL 电瓶电压低

bH 电瓶电压高

CL 水温过低

CH 水温过高

rL 转速过低

rH 转速过高

nr 无转速

nP 无喷油信号

CA 注意保养

LA 失效，过期

UP 升级中

bE 开关盒失效

Ar 自修正中

Fn 完成

Er显示

01  棕色喷气嘴电路故障

02  粉色喷气嘴电路故障

03  橙色喷气嘴电路故障

04  黄色喷气嘴电路故障

05  绿色喷气嘴电路故障

06  蓝色喷气嘴电路故障

07  紫色喷气嘴电路故障

08  灰色喷气嘴电路故障

2.3 蜂鸣器指示

开关盒集成了高性能的蜂鸣器，在以下情况下出现蜂鸣指示

①触动切换开关同时伴有按键声音提示

②系统出现各种故障时自动切到汽油状态时伴随声音提示。

2.4 操作方法：

①当开关盒显示为OIL时，系统在汽油的使用状态，在此状态下，轻触一次标有GAS的圆圈开关，发出蜂鸣声，系统自动切换到燃气状态，此时显示当前气罐中的剩余气量。如果切换条件（包括切换温度、切换转速、延时切换等）没有满足，则下部的绿色LED灯闪，当完全切换后绿色LED等亮。

②在系统等待切换时如果再一次轻触标有GAS的圆圈开关，则系统将忽略所有切换限制条件，所有气缸同时切换到燃气。这种操作一般用于应急处理，或强制用燃气启动。不建议经常使用。

③当开关盒显示为数字，绿色LED灯常亮时，系统在燃气的使用状态，在此状态下，轻触一次标有GAS的圆圈开关，发出蜂鸣声，系统自动切换到汽油状态，同时开关显示为OIL。

④常按开关，会连续显示数字，当数字到达5-10的范围时放开开关，系统将从排放模式切换到省气模式，10-15范围时放开开关，系统将从省气模式切换到排放模式。15-99数字为功能进一步增加而预留数字。

2.5 部分主要部件介绍

2.5.1  CNG减压调节器

型号：TG-04

品牌：TECHFORGAS

输入压力：20Mpa

输出压力：50-250Kpa

工作温度：-40到120度

欧洲认证号：E4-110R-000173

        2.5.2 控制ECU

型号：TG-33

品牌：TECHFORGAS

特点：

1、通过欧洲认证和各种严苛的试验，认证号：E4-110R-000198，E4-67R-010253

2、工作温度：-40到120度

3、67Pin 铝合金防水电脑盒

                                     4、支持3-8缸发动机的控制

                     5、支持网上升级和软件更新

                                     6、优越的控制精度和控制速度

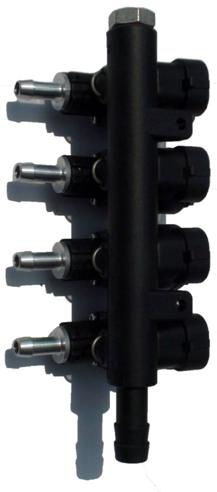

2.5.3  燃气喷轨

型号：IG5

品牌：意大利RAIL （原装进口）

最大工作压力：250Kpa

工作温度：-40到120度

最新设计，安装简单，灵活，可共轨安装也可单独安装，噪音小，更高的可靠性

欧洲认证号：E8-110R-004304，E8-67R-014303

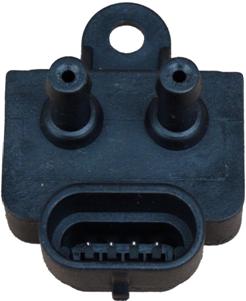

2.5.4  压差传感器

型号：TG-12

品牌：TECHFORGAS

工作温度：-40到120度

工作压力：0-400Kpa

输出电压：0-5V

工作电压：8-16V

欧洲认证号：E4-110R-000211，E4-67R-010261
